Hauseinführungen MehrspartenhauseinführungDurch die Bodenplatte

Dichteinsatz für Rohbauteil

Reihenanordnung

MSH Basic MBK SR3

Auf die Merkliste

Dichteinsatz für Rohbauteil - Reihenanordnung

umlaufend glatte Fläche zur optimalen Anarbeitung des Fertigfußbodens

Zum gemeinsamen Einführen und Abdichten aller Versorgungsleitungen (Strom, Wasser, Telekommunikation, Gas) bei nicht unterkellerten Gebäuden, zum Einbau in den Grundkörper MSH Basic FUBO EBT SR3. Der MSH Basic MBK SR3 wird mit separat erhältlichen Spartendichtelementen ergänzt.

Fakten

Vorteile:

Abdichtung aller Versorgungsleitungen durch eine Einführung
alle Sparten werden getrennt voneinander abgedichtet
die Anordnung der einzelnen Sparten ist flexibel

Lieferumfang:

1 Stück Dichteinsatz
2 Stück Nagelschrauben zur Fixierung des Dichteinsatzes
6 Stück selbstschneidende Schrauben 8x35 für Spartenabdichtung

Maße:

Breite: 379 mm
Länge: 135 mm
Höhe: 283 mm

Eigenschaften:

DVGW-zertifiziert

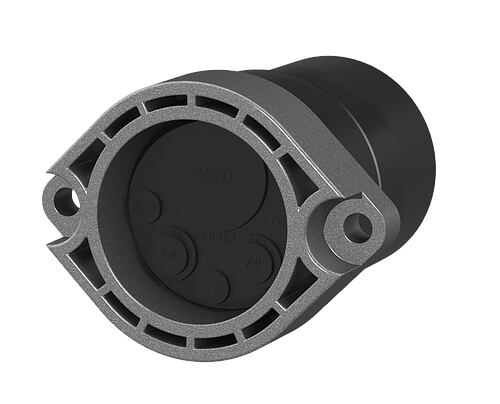

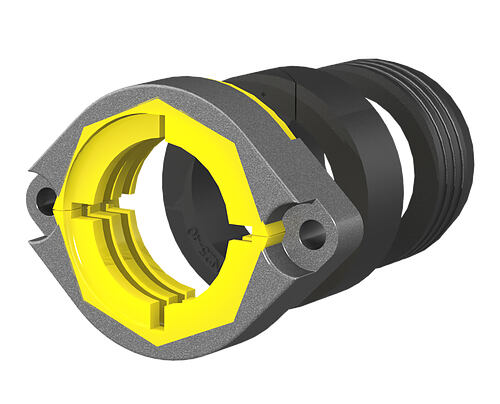

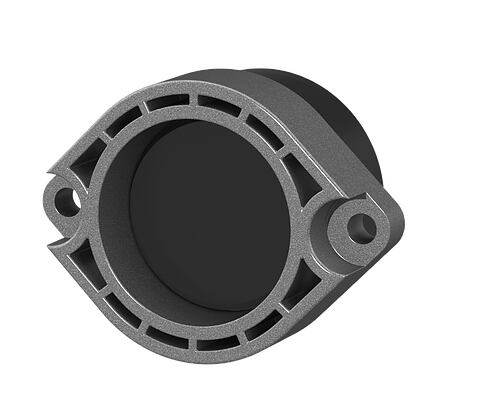

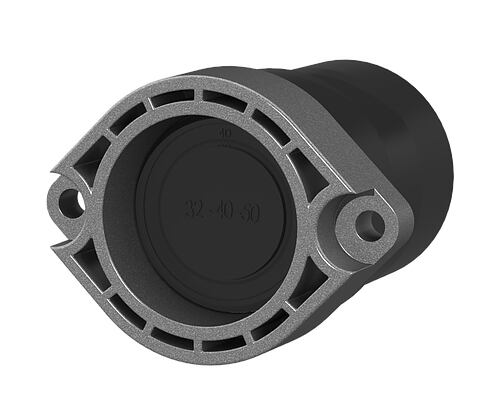

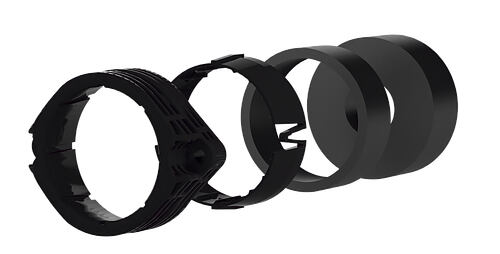

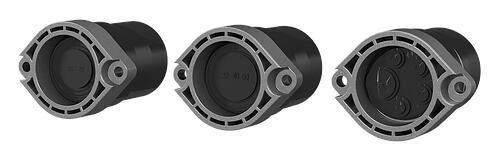

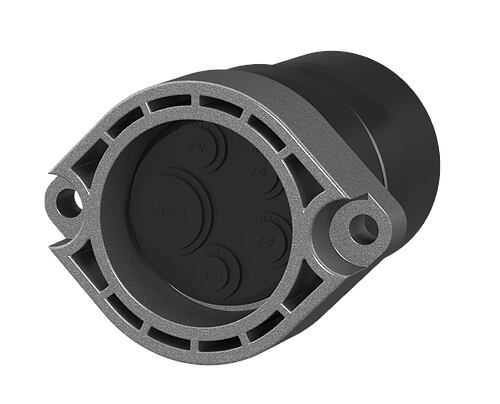

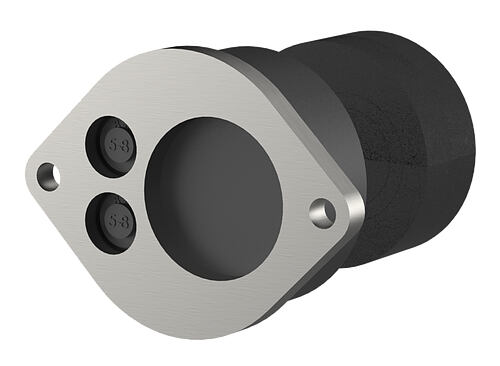

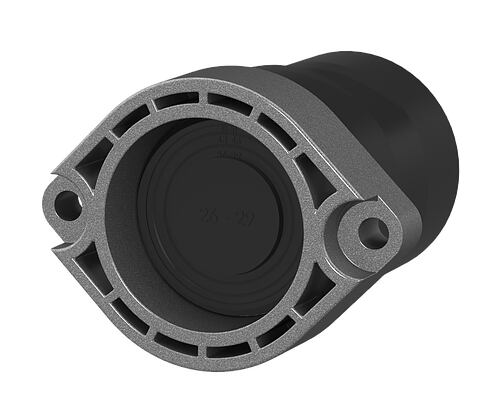

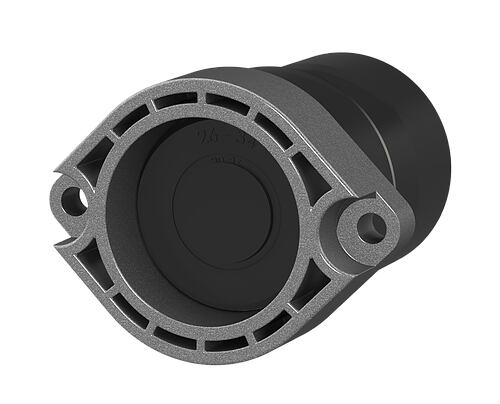

mit Spartendichtelementen zu ergänzen

Werkstoff:

Ankerplatte: glasfaserverstärktes Polyamid
Rohre: glasfaserverstärktes Polyamid mit TPE
Schrauben: Edelstahl V2A (AISI 304L)

Dichtheit:

gas- und wasserdicht bis 1,0 bar

Prüfungen/Normen:

DVGW VP 601

Downloads

Montageanleitung

MSH Basic FUBO SR3/SR2 (PDF, 1MB)

Prüfberichte

DVGW Zertifikat MSH Basic FUBO (PDF, 2MB)

Datenblatt & Ausschreibungstext

Zum Download des Datenblattes und der Ausschreibungstexte, bitte das Produkt im unteren Bereich konfigurieren und über das Symbol Download symbol downloaden.

Varianten

Bestellbezeichnung	Artikelnummer	GTIN	Preis	WG
MSH Basic MBK SR3	3030484493	4052487242967	*		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl: Anzahl:
