Rohrdurchführungen

Universelles Futterrohr

für jede Wandart

UFR

Auf die MerklisteAuf die Merkliste

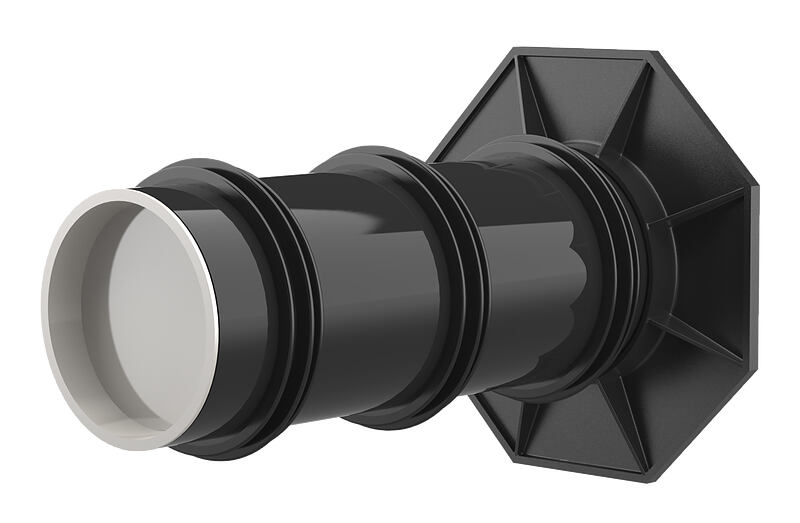

Universelles Futterrohr - für jede Wandart
USP
  • Anarbeitungsflansch zur praktischen Anarbeitung von kunststoffmodifizierten Bitumendickbeschichtungen
  • geprüfte Lösung zum Einsatz bei Frischbetonverbundsystemen
Ermöglicht durch die Kombination von Anarbeitungsflansch und 3-Stegdichtungen die Abdichtung in allen Wandarten.
Universelles Futterrohr - für jede Wandart

Fakten

Vorteile:

  • geringes Gewicht
  • einfache Montage in der Schalung
  • vor Ort ablängbar
  • einsetzbar in alle Wandarten inklusive Elementbauweisen

Lieferumfang:

  • 2 Stück Verschlussdeckel

Eigenschaften:

  • FHRK-zertifiziert
  • bruchunempfindlich, formstabil
  • einbaufertig verschlossen

Anwendungsbereich:

  • DIN 18533 W1-E, DIN 18533 W2.1-E
  • WU-Beton Beanspruchungsklasse 1, WU-Beton Beanspruchungsklasse 2

Werkstoff:

  • Rohr: PVC-U
  • Anarbeitungsflansch: ABS
  • 3-Stegdichtungen: EPDM
  • Verschlussdeckel: PE

Dichtheit:

  • gas- und wasserdicht
Downloads

Technische Zeichnungen

Montageanleitung

Prüfberichte

Datenblatt & Ausschreibungstext

Zum Download des Datenblattes und der Ausschreibungstexte, bitte das Produkt im unteren Bereich konfigurieren und über das Symbol Download symbol downloaden.

Varianten

D1: Futterrohr Øi, D2: Futterrohr Øa, D3: Anarbeitungsflansch Øa Flächenmaß, D4: Anarbeitungsflansch Øa Kantenmaß

D1 (mm) D2 (mm) D4 (mm) D3 (mm) Länge (mm) Bestellbezeichnung VPE Artikelnummer GTIN
100 110 210 227 70 UFR100/70 1 2800210071 4052487190060
Datenblatt und Ausschreibungstext downloaden
title=
100 110 210 227 200 UFR100/200 1 3030300244 4052487216098
Datenblatt und Ausschreibungstext downloaden
title=
100 110 210 227 200 UFR100/200 5 3030300244 4052487221177
Datenblatt und Ausschreibungstext downloaden
title=
100 110 210 227 240 UFR100/240 1 3030300245 4052487216104
Datenblatt und Ausschreibungstext downloaden
title=
100 110 210 227 240 UFR100/240 5 3030300245 4052487221184
Datenblatt und Ausschreibungstext downloaden
title=
100 110 210 227 250 UFR100/250 1 3030300246 4052487216111
Datenblatt und Ausschreibungstext downloaden
title=
100 110 210 227 250 UFR100/250 5 3030300246 4052487221191
Datenblatt und Ausschreibungstext downloaden
title=
100 110 210 227 300 UFR100/300 1 3030300247 4052487216128
Datenblatt und Ausschreibungstext downloaden
title=
100 110 210 227 300 UFR100/300 5 3030300247 4052487221207
Datenblatt und Ausschreibungstext downloaden
title=
