Standard-Ringraumdichtung

Dichtbreite 40 mm

HSD b40

Auf die Merkliste
Dieses Produkt wurde nach Maßgabe der FHRK-Prüfgrundlage ausgezeichnet.

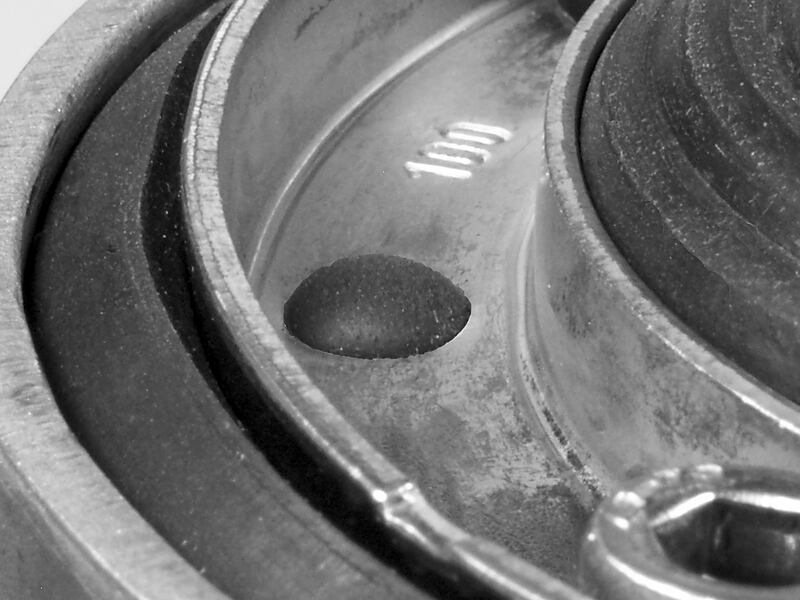

  • optische und fühlbare Montagesicherheit durch eingebaute Kontrollöffnung
Zur Abdichtung von neu zu installierenden oder bereits verlegten Rohren in Kernbohrungen oder Futterrohren. Lieferbar für alle gängigen Rohrgrößen.

Fakten

Vorteile:

  • für nachträgliche Montage bis Ø 200 mm vor Ort teilbar
  • ab Ø 250 mm standardmäßig geteilt
  • unterschiedliche Materialkombinationen für bedarfsorientierte Anwendungen verfügbar
  • ab Lager lieferbar

Maße:

  • Dichtbreite: 40 mm

Eigenschaften:

  • U-Profil: maximale Stabilität der Presssegmente

Anwendungsbereich:

  • WU-Beton Beanspruchungsklasse 1, WU-Beton Beanspruchungsklasse 2

Werkstoff:

  • Pressplatten, Schrauben und Muttern: V2A (AISI 304L) oder V4A (AISI 316L)
  • Gummi: EPDM, NBR oder mit KTW-Zulassung

Dichtheit:

  • gas- und wasserdicht
Downloads

Technische Zeichnungen

Montageanleitung

Prüfberichte

Datenblatt & Ausschreibungstext

Zum Download des Datenblattes und der Ausschreibungstexte, bitte das Produkt im unteren Bereich konfigurieren und über das Symbol downloaden.

Varianten

Futterrohr Øi (mm) geeignet für Medienrohr Øa (mm) Bestellbezeichnung Artikelnummer GTIN
100 32-34 HSD100 1x32 b40 A2/EPDM55 1650010032 4052487121347
100 40-43 HSD100 1x40 b40 A2/EPDM55 1650010040 4052487121408
100 48-51 HSD100 1x48 b40 A2/EPDM55 1650010048 4052487121460
100 60-63.5 HSD100 1x60 b40 A2/EPDM55 1650010060 4052487121521
125 60-63.5 HSD125 1x60 b40 A2/EPDM55 1650012060 4052487121583
125 75-77 HSD125 1x75 b40 A2/EPDM55 1650012075 4052487121644
125 78-81 HSD125 1x78 b40 A2/EPDM55 1650012085 4052487121705
150 78-81 HSD150 1x78 b40 A2/EPDM55 1650015078 4052487121828
150 88-92 HSD150 1x88 b40 A2/EPDM55 1650015088 4052487121880
